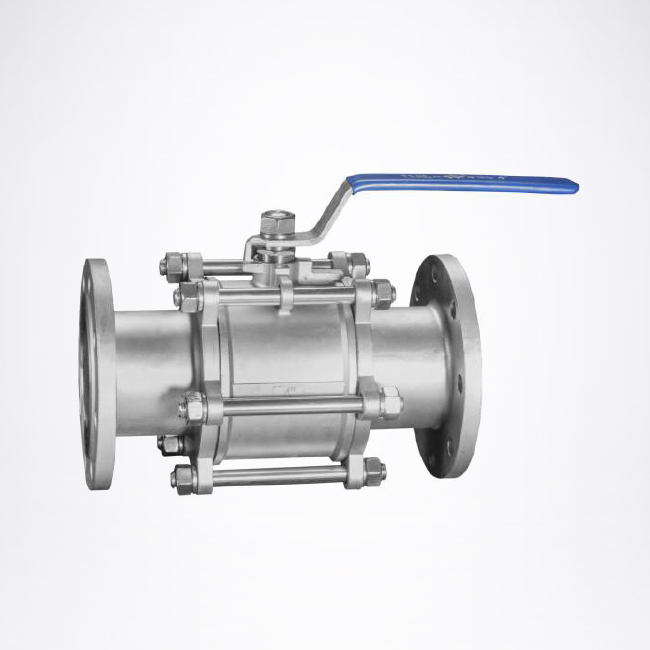

不銹鋼三片式法蘭球閥

客服熱線

+86 21 66390268

產品分類不銹鋼球閥

特征
-全通徑 Full Port, 1/2"~6"(DN15~DN150)
-閥體工作壓力 Body W.P.:1000WOG(PN63)
-法蘭端工作壓力 Flange end W.P:PN16/40,CLASS 150/300
-工作溫度 W.T.: -20℃~180℃
-精密鑄造 Investment casting
-閥桿咕爆出裝置設計Blow-out proof stem
-IS05211直裝高平臺設計（可選）ISO 5211 Direct Mounting Pad(option)
-手柄帶鎖裝置（可選）locking cevice handie (option)

F3B 國標 GB PN16
-設計標準 Design:GB/T 12237
-法蘭標準 Flange dimension:JB/T 79.1
-檢驗&測試 Inspection testing : GB/T13927,JB/T 9092

F3C 美標 ANSI CLASS 150/300
-設計標準Design:ASME B16.34
這蘭標準Flange dimension:ASME B16.5
-檢驗&測試 Inspection &testing : API 598
-設計標準 Design:DIN3357,EN12516-1

F3D 德標 DIN PN16/40
-法蘭標準 Flangedimension:DIN2543?2545，EN1092-1PN16/40
-結構長度 Fave to face: DIN3202 F1 ,EN558-1
-檢驗&測試 Inspection &testing : DIN3230，EN12266-1

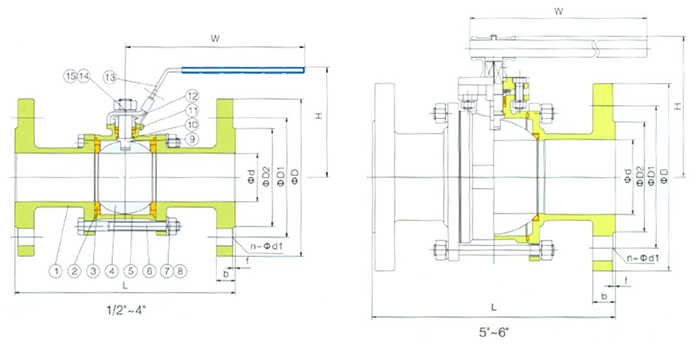

材料列表

序號	霉件名稱	材質
1	閥蓋	WCB \| CF8 \| CF8M
2	墊片	PTFE
3	閥座	PTFE
4	球體	CF8	CF8	CF8M
5	閥體	WCB	CF8	CF8M
6	螺栓	304
7	彈墊	304
8	螺母	304
9	閥桿	304 \| 304 \| 316
10	閥桿墊圈	PTFE
11	填料	PTFE
12	壓蓋	304
13	手柄	304+PVC
14	彈墊	304
15	螺母	304

F3B 國標 GBPN16

尺勺' size		L	d	D2	d1	D	b	f	n-d1	H	W
15	1/2"	130	15	45	65	95	14	2	4-14	86	120
20	3/4"	150	20	55	75	105	14	2	4-14	92	130
25	1"	160	25	65	85	115	14	2	4-14	98	160
32	1-1/4"	180	32	78	100	135	16	2	4-18	116	180
40	1-1/2"	200	40	85	110	145	16	3	4-18	120	200
50	2"	230	50	100	125	160	16	3	4-18	127	240
65	2-1/2"	290	65	120	145	180	18	3	4-18	138	260
80	3"	310	80	135	160	195	20	3	8-18	150	300
100	4"	350	100	155	180	215	20	3	8-18	100	350
125	5"	400	125	185	210	250	22	3	8-18	220	650
150	6"	480	150	210	240	285	22	3	8-22	245	800

F3C 美標 GB ANSI CLASS 150/300

size		L	d	D2	d1	D	b	f	n-d1	H	W
15	1/2"	130	15	35	60.3	90	12	2	4-16	86	120
20	3/4"	150	20	43	70	100	12.5	2	4-16	92	130
25	1"	160	25	51	79.4	110	12.5	2	4-16	98	160
32	1-1/4"	180	32	63.5	88.9	115	13.2	2	4-16	116	180
40	1-1/2"	200	40	73	98.4	125	14.7	2	4-16	120	200
50	2"	230	50	92	120.7	150	16.3	2	4-19	127	240
65	2-1/2"	290	65	105	139.7	180	17.9	2	4-19	138	260
80	3"	310	80	127	152.4	190	19.5	2	4-19	150	300
100	4"	350	100	157	190.5	230	24.3	2	8-19	168	350
125	5"	400	125	185	216	255	24.3	2	8-22	220	650
150	6"	480	150	216	241.3	280	25.9	2	8-22	245	800

F3D 德標 DIN PN16/40

尺寸size		L	d	D2	d1	D	b	f	n-d1	H	W
15	1/2"	130	15	45	65	95	16	2	4-14	86	120
20	3/4"	150	20	58	75	105	18	2	4-14	92	130
25	1"	160	25	68	85	115	18	2	4-14	98	160
32	1-1/4"	180	32	78	100	135	18	2	4-18	116	180
40	1-1/2"	200	40	88	110	145	18	3	4-18	120	200
50	2"	230	50	102	125	160	20	3	4-18	127	240
65	2-1/2"	290	65	122	145	180	18	3	4-18	138	260
80	3"	310	80	138	160	195	20	3	8-18	150	300
100	4"	350	100	158	180	215	20	3	8-18	168	350
125	5"	400	125	188	210	250	22	3	8-18	220	650
150	6"	480	150	212	240	285	22	3	8-22	245	800

德標DINPN40

尺寸size		L	d	D2	d1	D	b	f	n-d1	H	W
15	1/2"	130	15	45	65	95	16	2	4-14	86	120
20	3/4"	150	20	58	75	105	18	2	4-14	92	130
25	1"	160	25	68	85	115	18	2	4-14	98	160
32	1-1/4"	180	32	78	100	140	18	2	4-18	116	180
40	1-1/2"	200	40	88	110	150	18	3	4-18	120	200
50	2"	230	50	102	125	165	20	3	4-18	127	240
65	2-1/2"	290	65	122	145	185	22	3	8-18	138	260
80	3"	310	80	138	160	200	24	3	8-18	150	300
100	4"	350	100	162	190	235	24	3	8-22	168	350
125	5"	400	125	188	220	270	26	3	8-26	220	650
150	6"	480	150	218	250	300	28	3	8-26	245	800
