氣動高壓焊接式球閥
產品分類
氣動球閥
品牌：上海蘭高
型號：Q661N
壓力：31.5MPA
適用溫度：-14℃~70℃
公稱通徑：DN15~DN100
制造標準：GB/T12224-2005 JB/T7747-1995
連接形式：接管對焊連接
適用介質：水、油、氣

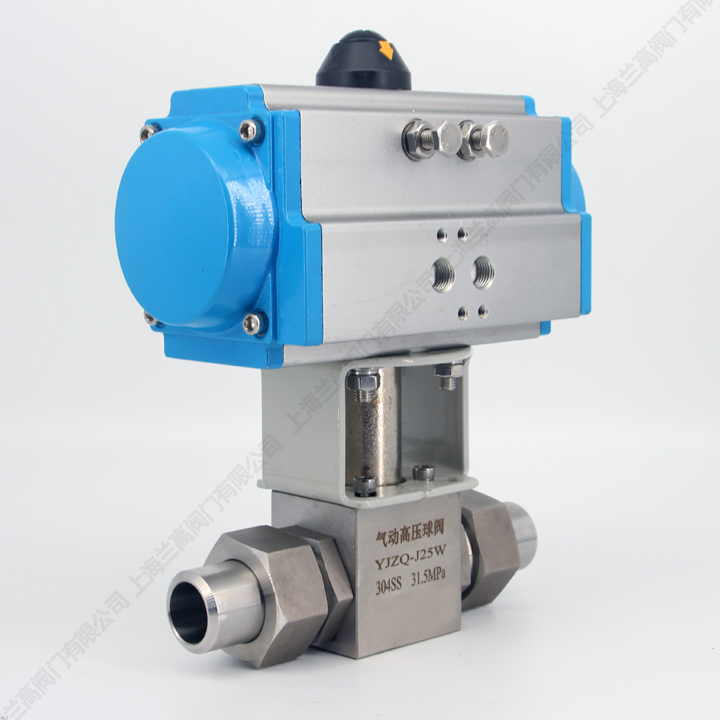

氣動高壓焊接式球閥是雙（單）作用氣動活塞式執行器與BKH高壓球閥組成，是一種自動控制和遙控的閥門。
廣泛的用于加 氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬 質陽極氧化防腐處理。

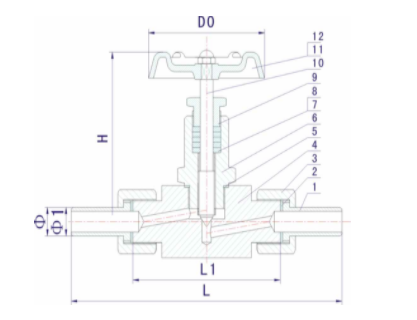

主要零件材料/Materials of main parts
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 焊接接管 Weld Tube | 20# A105 SS304 SS304L SS316 SS316L |
2 | 平墊圈Plain washer | PTFE 銅 RTFE |
3 | 管接頭 Connection | 20# A105 SS304 SS304L SS316 SS316L |
4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 帶帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
